周邊傳動刮泥機：工作原理與組成結構深度解析
發布時間：2025-06-07 閱讀：390次
周邊傳動刮泥機作為城市水廠以及城鎮污水處理廠沉淀池中不可或缺的刮泥設備，發揮著至關重要的作用。它采用中間進水、排泥，周邊排水的獨特設計，能夠確保水流均勻分布，從而提升沉淀效果。
在排泥方式上，周邊傳動刮泥機巧妙地利用液位差實現自吸式排泥。同時，該設備還配備了浮渣刮集排除裝置和過載保護裝置，為設備的穩定運行提供了雙重保障。此外，根據用戶的實際需求，其控制系統還可與微機聯網，實現智能化管理，進一步提升設備的使用便捷性和效率。
從組成結構來看，周邊傳動刮泥機主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥系統、排渣斗及沖洗機構、鉸接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣擋板以及控制箱等多個關鍵部件構成。這些部件相互協作，共同完成刮泥、排渣等任務。
接下來，我們詳細了解一下周邊傳動刮泥機的工作流程。污水從池中心的進水管進入后，經導流筒擴散，隨后均勻地向周邊呈輻射狀流出。在此過程中，呈懸浮狀的污泥經過沉淀逐漸沉積于池底，而上清液則通過溢流堰板由出水槽排出池外。與此同時，污泥刮板在驅動機構的帶動下，從池周向中心集泥槽刮動，依靠池內水壓將污泥通過排泥管排出池外。
主梁作為設備的核心部件之一，在周邊驅動裝置的帶動下，以中心旋轉支座為軸心，沿池頂以2.0m/min的線速度穩定行駛。主梁下部連接著支架、污泥刮泥板等部件，共同完成刮泥任務。此外，在近液面處還設置有浮渣刮板，它沿中心穩流筒延伸至鉸鏈式刮渣耙。當主梁旋轉時，浮渣刮板將液面的浮渣由池中心撇向池周，并收集在鉸鏈式刮渣耙區內。隨后，收集的浮渣隨主機在池周運動至撇渣斗，通過刮渣耙的鉸鏈活動刮至撇渣斗內，最終排至池外。

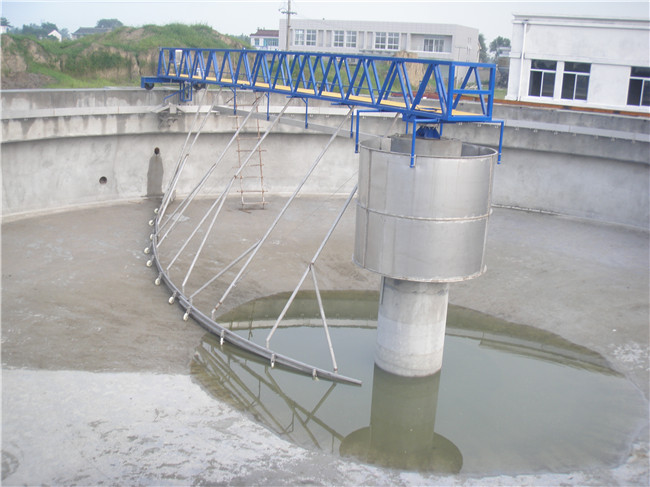

工作橋作為周邊傳動刮泥機的主體結構，其設計至關重要。工作橋上部設有走道板，并配備了防滑裝置，以確保操作人員的安全。走道的凈寬不少于1000mm，為操作人員提供了寬敞的通行空間。工作橋以池中心為軸心，橫跨于濃縮池上。其近池中心處與中心回轉支承呈鉸支連接，另一端則支撐在周邊平臺上行走的驅動端梁上，并通過螺栓進行連接。其中間部分以桁架形式與池底刮板連接，形成了一個穩固的整體結構。
工作橋具有足夠的強度和剛度，能夠承受所有其它部件的重量以及刮泥時的載荷。橋架設計合理，既滿足了工作自重、刮泥裝置等重量及驅動時的刮泥載荷要求，又能承受一定的活動載荷。其許用撓度不大于跨度的1/750，確保了設備在長期運行過程中的穩定性和可靠性。
綜上所述，周邊傳動刮泥機憑借其獨特的工作原理和合理的組成結構，在污泥處理領域發揮著重要作用。它不僅能夠高效地完成刮泥、排渣等任務，還具備智能化管理、操作便捷等優點，是城市水廠和城鎮污水處理廠不可或缺的重要設備。
